Rankinis multimetras Fnirsi LCR-ST1

FNIRSI LCR-ST1 Mini Smart Tweezer Miernik pęsetowy tester LCR ESR do SMD

SKU: FNI_LCR-ST1

Svarbiausios savybės

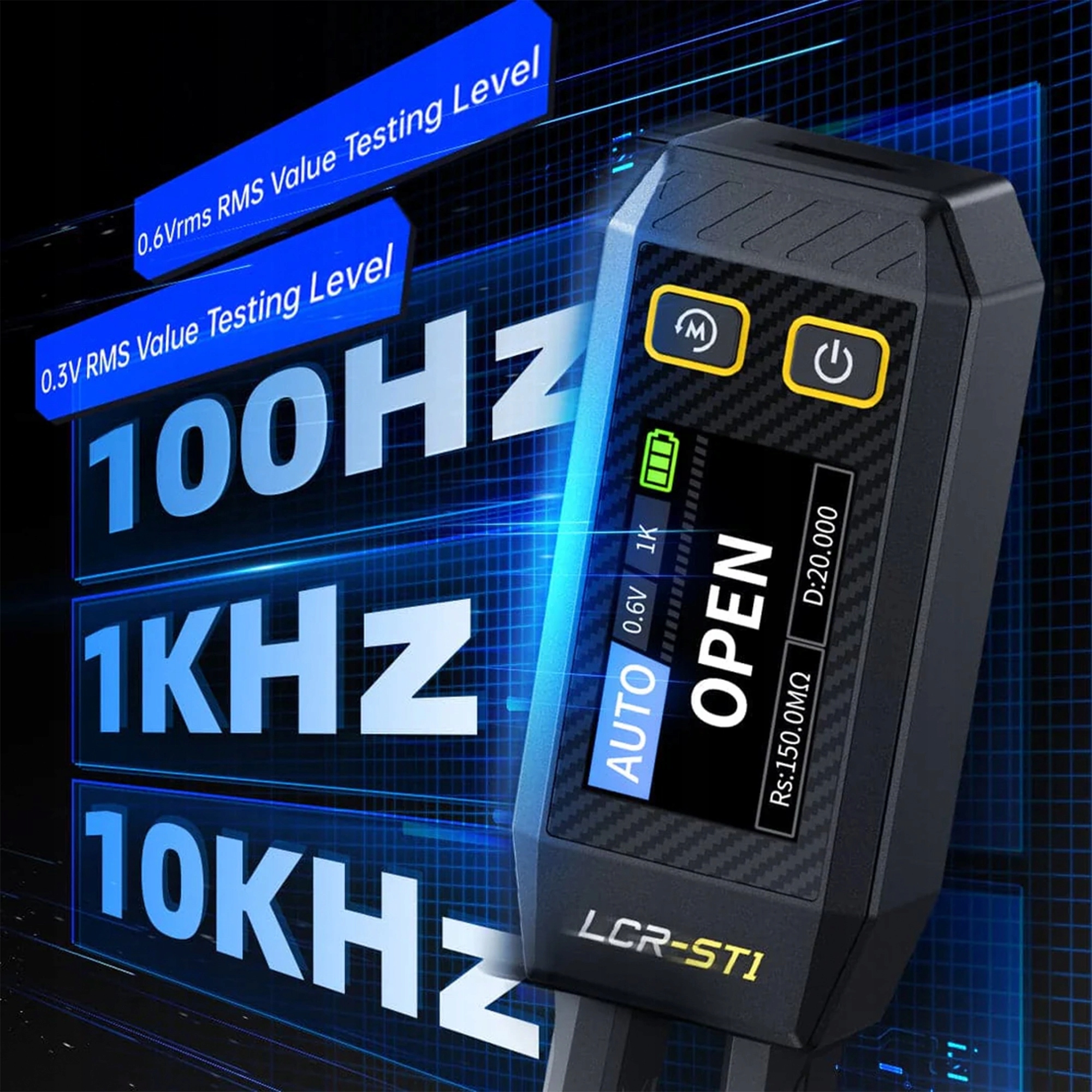

☑️ Patikimi rezultatai naudojant 3 testavimo dažnius iki 10 kHz: pritaikysite signalą prie elemento specifikos (100 Hz, 1 kHz, 10 kHz), kas pašalina matavimo klaidas skirtingų tipų komponentams.

☑️ Matavimo universalumas dėl talpos diapazono iki 22 mF: vienu įrankiu patikrinsite tiek mikroskopinius 1 pF kondensatorius išmaniuosiuose telefonuose, tiek galingus filtrus kompiuterių maitinimo blokuose.

☑️ Visapusiška analizė dėl 5 papildomų parametrų ekrane: akimirksniu įvertinsite elemento būklę, viename ekrane matydami ne tik pagrindinę vertę, bet ir kokybės faktorių (Q), nuostolius (D) ar reaktyviąją varžą (X).

☑️ Saugus darbas grandinėje esant 0.3 V ir 0.6 V RMS įtampai: išmatuosite į pagrindinę plokštę įlituotus komponentus be rizikingo jautrių mikrovaldiklių pažeidimo ir rezultatų iškraipymo dėl kitų elementų.

☑️ Greitas puslaidininkių patikrinimas naudojant 0.7 V diodų testą: akimirksniu patikrinsite sistemų poliškumą ir veiksmingumą neatitraukdami žvilgsnio nuo taisomos plokštės ir nesiekdami multimetro.

☑️ Tikslus trumpųjų jungimų ieškojimas su varžos matavimu nuo 10 mΩ: be klaidų įvertinsite takelių tęstinumą ir rezistorių būklę, rasdami net mažiausias anomalijas tankiai sukomponuotose PCB plokštėse.

☑️ Patogus darbas po mikroskopu dėl vos 41 g svorio: išvengsite rankų drebėjimo ir nuovargio net ir ilgų, tikslių diagnostinių sesijų metu jūsų servise.

Be laidų ir su Tikslumu

Matavimo pincetas sveria vos 41 gramą ir pakeičia du tradicinius multimetro laidus, užtikrindamas chirurginį tikslumą testuojant mikroskopinius SMD komponentus (pvz., 0402 arba 0201).

• Ergonomika ir stabilumas: Konstrukcija leidžia suimti viena ranka ir tvirtai prispausti prie litavimo aikštelių tankiai sukomplektuotose išmaniųjų telefonų ar nešiojamųjų kompiuterių plokštėse.
• Darbo po mikroskopu patogumas: Leidžia atlikti stabilų matavimą neatitraukiant akių nuo mikroskopinio okuliaro, kad reikėtų taisyti laidus.
• Greitesnė diagnostika: Padidina darbo tempą, komfortą ir serviso našumą.

Išmanusis matavimas AUTO

Automatiškai atpažįsta testuojamą komponentą (rezistorių, kondensatorių, ritę) ir parenka testavimo parametrus, todėl nereikia rankiniu būdu perjunginėti diapazonų.

• Žaibiškas matavimas: Prisilietus prie elementų, prietaisas per sekundės dalį apdoroja signalą vienu iš trijų dažnių (100 Hz, 1 kHz arba 10 kHz).
• Aiškus 1,14" ekranas: Spalvotas ekranas rodo pagrindinę vertę bei papildomus parametrus, tokius kaip: nuostolių koeficientas (D), kokybė (Q), varža (Z) ir reaktyvioji varža (X).
• Mobilumas: Idealus sprendimas greitiems ir tiksliems serviso testams lauko sąlygomis.

Pažangi ESR diagnostika ir keičiami antgaliai

Kompaktinis testeris užtikrina tikslius matavimus, kurie visiškai atitinka profesionalaus serviso poreikius. Jis leidžia tiksliai įvertinti kondensatorių būklę jų neišlituojant.

• ESR matavimas: Užtikrina tikslią elektrolitinių ir tantalo kondensatorių diagnostiką, kurios minimali skiriamoji geba yra 10 mΩ
• Turtingas antgalių rinkinys: Sudėtyje yra paauksuoti smailūs antgaliai (plokštiems SMD padams) ir kablio formos antgaliai (perkišamiems elementams).
• Aukšta kontakto kokybė: Paauksuota danga apsaugo nuo oksidacijos ir sumažina kontakto varžą, garantuodama nuskaitymų tikslumą.

Duomenų analizė kompiuteryje

Pincetas pašalina tradicinių sagos formos baterijų problemą dėl įmontuotos 250 mAh baterijos, įkraunamos per universalų USB-C prievadą.

• Duomenų eksportavimas: USB-C prievadas leidžia prisijungti prie kompiuterio ir eksportuoti matavimų istoriją į „Excel“ failą – tai idealiai tinka dokumentacijai ir ataskaitoms kurti.
• Darbo patogumas: „Data Hold“ funkcija leidžia užfiksuoti rezultatą ekrane, o įmontuota atmintis saugo ankstesnius rodmenis.
• Taikymas: Duomenųsaugojimo funkcija puikiai tinka kokybės kontrolės skyriuose ir atliekant profesionalias statistines analizes.

Kam skirtas šis produktas?

➡️ Serviso specialistai (GSM, IT, RTV/AGD): Idealiai tinka greitam ESR matavimui grandinėje ir miniatiūrinių komponentų valdymui tankiai išdėstytose plokštėse.

➡️ R&D inžinieriai: Pasiteisina tyrimų ir plėtros departamentuose bei kuriant prototipus.

➡️ Švietimas ir hobis: Puikus įrankis studentams ir DIY projektų kūrėjams (pvz., su mikrokontroleriais) dėl išskirtinai paprasto valdymo.

Specifikacija

Rinkinio turinys:

• pęseta pomiarowa LCR-ST1
• para końcówek hakowych
• magnetyczna płytka
• kabel USB Type-C
• instrukcja obsługi
• pudełko- etui / torba narzędziowa

Pagrindinė informacija:

• marka: FNIRSI
• model: LCR-ST1
• typ urządzenia: cyfrowa pęseta pomiarowa LCR/ESR
• ekran: kolorowy 1,14 cala
• obsługiwane języki: angielski, chiński

Matavimo diapazonai:

• pojemność: 1 pF - 22 mF
• indukcyjność: 1 µH - 10 H
• rezystancja: 10 mΩ - 10 MΩ
• test diody: napięcie przewodzenia 0,7 V
• ciągłość obwodu: tak
• dokładność pomiaru: 0,5% - 5%

Testavimo parametrai ir funkcijos:

• częstotliwości testowe: 100 Hz, 1 kHz, 10 kHz
• poziomy testowe: 0,3 V, 0,6 V RMS
• wyświetlane parametry: ESR, D (współczynnik strat), Q (dobroć elementu), Z (impedancja całkowita), X (reaktancja)
• automatyczne rozpoznawanie mierzonego elementu: tak
• funkcja Data Hold: tak
• historia pomiarów: możliwość podglądu i eksportu do PC
• automatyczne wyłączanie: tak

Maitinimas:

• wbudowany akumulator: litowy 250 mAh
• złącze ładowania i komunikacji: USB Type-C, 5 V

Matmenys, svoris ir konstrukcija:

• wymiary: 28 x 19 x 150 mm
• waga: 41 g
• wykończenie końcówek: pozłacane
• system końcówek: wymienne (spiczaste i hakowe)

Pritaikymas:

• naprawa i diagnostyka płytek drukowanych (elementy SMD)
• szybkie testy serwisowe w terenie
• laboratoria, badania i nauczanie
• weryfikacja i produkcja elementów elektronicznych

FAQ

Mam dużo napraw płyt głównych – czy tą pęsetą sprawdzę ESR kondensatorów elektrolitycznych wlutowanych w obwód?

Taip, FNIRSI LCR-ST1 palaiko ESR parametro matavimą su minimalia 10 mΩ raiška. Tačiau reikėtų nepamiršti, kad elementų, įlituotų tiesiai į plokštę, matavimas gali būti iškreiptas kitų su jais lygiagrečiai sujungtų komponentų. Norint gauti visiškai patikimą rezultatą, dažnai būtina išlituoti bent vieną tiriamo elemento kojelę.

Sprawdzam dużo taśm z oświetleniem. Czy ten tester poradzi sobie z każdą diodą LED?

Ne, šis modelis turi diodo testo priekinės įtampos apribojimą iki 0,7 V. Tai reiškia, kad nesunkiai patikrinsite standartinius lygintuvinius ar signalinius diodus, tačiau įrenginys nesužadins daugumos LED diodų, kuriems darbui reikia aukštesnės įtampos. Apšvietimo diagnostikai geriau tiks specialus testeris arba klasikinis multimetras.

Potrzebuję robić raporty z napraw dla klientów. W jaki sposób zrzuca się pomiary na komputer i czy trzeba dokupić jakiś program?

Jums nereikia jokios papildomos mokamos programinės įrangos. Prijungus LCR-ST1 matuoklį prie kompiuterio pridedamu USB-C kabeliu, gaunate prieigą atmintyje išsaugotai matavimų istorijai. Duomenis galima tiesiogiai eksportuoti į Excel formatą, kas labai pagreitina serviso dokumentacijos kūrimą.

Diagnozuję drogie sterowniki z delikatnymi procesorami. Czy sygnał z tej pęsety nie uszkodzi wrażliwych układów na płycie?

Darbas su šiuo įrenginiu yra saugus jautriai elektronikai. Testeris matavimams naudoja labai žemus įtampos lygius – apie 0,3 V ir 0,6 V RMS. Toks signalas leidžia tiksliai diagnozuoti SMD pasyviuosius elementus nekeliant pramušimo ar gretimų mikrovaldiklių pažeidimo rizikos.

Często mocno dociskam sondy do padów lutowniczych, przez co groty szybko się tępią. Co zrobić, gdy zniszczę te w pęsecie?

Šio modelio matavimo antgaliai yra visiškai keičiami, todėl jų fizinis susidėvėjimas nereiškia būtinybės keisti viso matuoklio. Kartu su FNIRSI LCR-ST1 gaunate dviejų rūšių paauksuotus antgalius: smailius – tiksliems padams ir kabliuko formos – elementų išvadams suimti. Auksavimas papildomai pagerina elektros kontaktą ir pailgina kontaktų tarnavimo laiką.

Zdarzają mi się kilkugodzinne sesje z mikroskopem. Czy praca na baterii 250 mAh nie będzie zbyt krótka?

Integruotas ličio akumuliatorius optimizuotas mažam energijos suvartojimui, kurį lemia nedidelis 1,14 colio ekranas, užtikrinantis ilgą veikimo laiką vienu įkrovimu. Energijos papildymas vyksta per universalų USB-C lizdą 5 V įtampa. Nukritus baterijos lygiui, įrenginį galite lengvai prijungti prie standartinio išmaniojo telefono įkroviklio arba išorinės baterijos.
